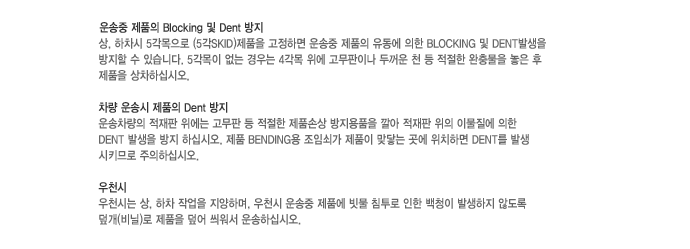

 |
 |
 |
 |
 |
|
BLOCKING
제품 운송시 유동 및 적재시 충격으로 Coil 과 Coil간 국부적 마찰에 의해 Paint층의 Top과 Back이
상호전이 되어 발생하는 결함으로 일정한 주기로 Paint층의 박리발생. |

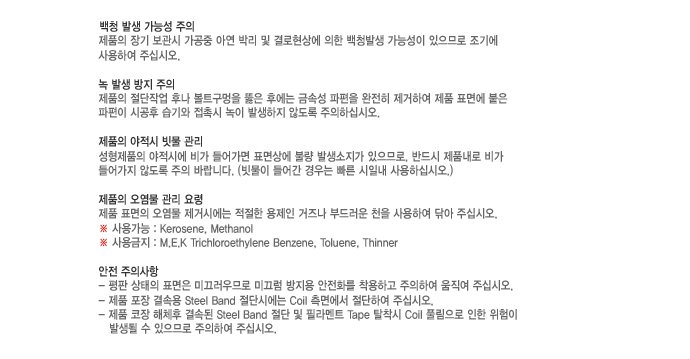

백청
제품 표면의 도금면에 하얀 반점이 되거나 도장 후에 부풀음이 발생하는 현상으로 제품 장기보관에
의한 결로현상 혹은 외부습기나 물이 들어간 상태에서 장기 보관시 발생. |
적청
제품 표면의 도금층 위로 검붉은 색의 녹이 발생한 현상으로 제품 가공시 발생한 금속성의 가공
부스러기가 들어 붙거나 외부로부터 심한 손상을 받은 부위가 습기와 접촉하여 발생한 녹이 원인. |
DENT
제품 운송시 유동 및 적재시 충격으로 Coil 과 Coil간 국부적 마찰에 의해 Paint층의 Top과 Back이
상호전이 되어 발생하는 결함으로 일정한 주기로 Paint층의 박리발생. |
 |
 |
 |
 |
|

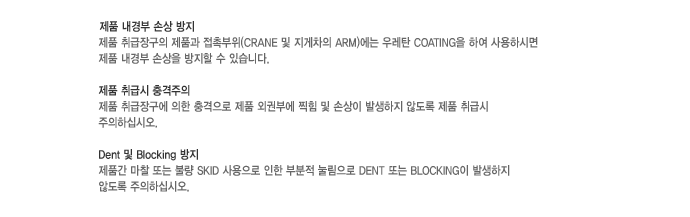

HANDLING MARK
제품 운송 및 취급시 운송기구 또는 기타 외부 장비나 건물에 부딪혀 충격으로 인해 발생하는 찍힘
결함으로 심한 제품 형태불량 및 손상 발생. |

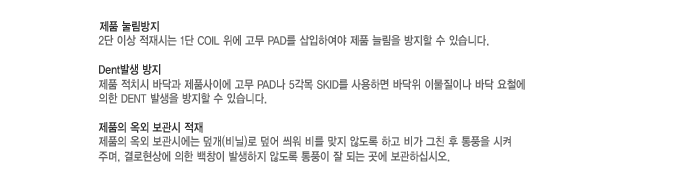

결로현상
제품의 보관시 주, 야간 혹은 계절간 온도 편차로 인해 제품 표면의 공기중 수분의 온도가 내려가면서
제품 표면에 모여 미세한 물방울을 형성하는 현상으로 이러한 상태에서 장기보관시 백청발생의 원인이됨. |
흑점
판 표면에 점상의 검은 점이 뭉쳐있는 형태의 결함으로 전후면 동일위치, 동일 모양으로 발생함.
장거리 Trucking 중 Coil간 접촉부 및 적재함 접촉부에서 느슨한 결속으로 인한 흔들림에 의해
반복적으로 도금층이 마찰, 압착되어 발생. |
결정립 조대
Drawing시 가공받은 판의 표면이 Orange 껍질과 같이 된 것으로 가공후 표면 거칠음으로 인한
외관상의 문제와 도장후의 부풀음 현상을 유발한다. Coarse Grain Structure에 의하여 Deforming시만
나타나며 압하율이 적은 Coil을 고온에서 장시간 소둔할 경우 등이 그 원인. |
 |
 |
|
|
|
중파
(Center Wave) 판 중앙부의 연신에 의하여 완만한 Wave 상태로 나타난 것으로 평판용 용도나
Blanking Line 에 들어가지 않을 수 있음. Hot Coil에서의 국부적인 두께 불균일 부분이 냉간압연시
국부적으로 늘어나거나 Hot Coil Crown과 냉연 Croen의 관계가 부적당한 경우 등에 발생할 수 있음. |
이파
(Edge Wave) 소재 판의 한쪽 또는 양쪽 Side에 연신이 불균일하여 파도같이 압연방향에 연속하여
나타나는 굴곡형태이며 제품에 미치는 영향과 발생원인은 중파와 거의 동일함. |
